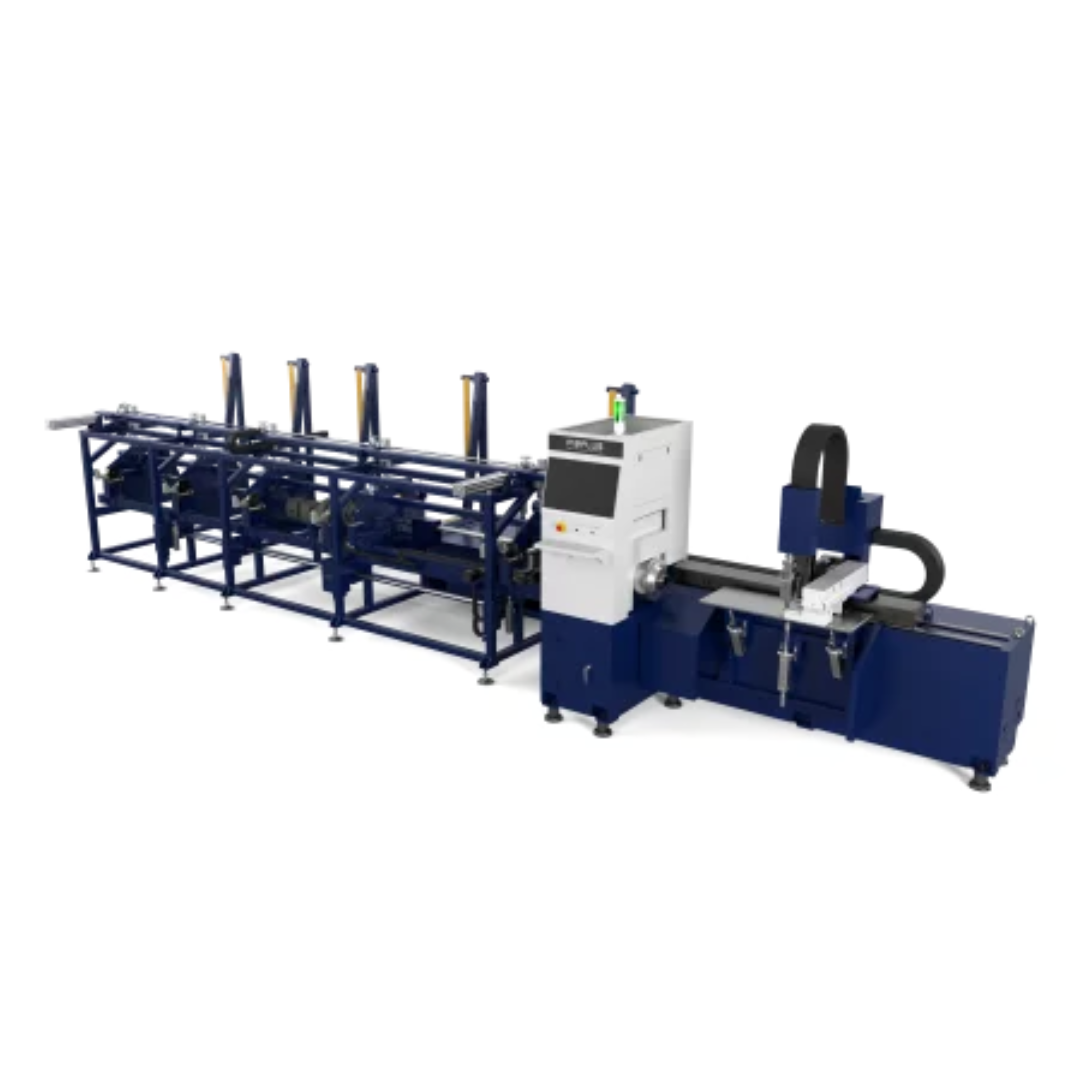

Corte láser modelo P12
€0,00
/
IMME
La máquina de corte láser de tubos P12 utiliza un avanzado láser de fibra de alta potencia y está equipada con un servosistema de precisión. Gracias a este avanzado sistema, la convierte en un producto de alta tecnología que integra varias tecnologías.
- El eje recto Z y el eje giratorio A utilizan un servomotor con un servosistema de altavelocidad y aceleración.
- El cabezal de corte se selecciona con un sensor capacitivo, con alta precisión de inducción, rápida respuesta, y rendimiento estable y fiable.
- Importar la válvula proporcional de control electrónico de alta precisión, controlar con precisión la presión del gas auxiliar de corte, con el objetivo de lograr el mejor efecto de corte. Es mucho más preciso y conveniente que el regulador de presión manual.
- El extremo frontal del tubo de procesamiento está fuertemente ventilado para mantener la pared interior de la pieza de trabajo de corte lisa y limpia, libre de tensiones y sin arañazos de rodadura en la superficie de la pieza de trabajo de procesamiento, y sin rebabas en la boca del tubo.
| Parámetros | P12-Plus |
| Rango de procesamiento de tubos (diámetro del tubo) | φ 10-116mm / 10-84mm |
| Eje A | Rotación infinita |
| Eje Z | ≥70mm |
| Longitud de alimentación automática | 4000-6000mm |
| Longitud de carga semiautomática | 4000-6000mm |
| Longitud del artefacto | ≤1500mm |
| Peso de un solo tubo | ≤60Kg y 10kg por metro |
| Longitud a medida | ≥50mm |
Estructura
La base de la máquina es una estructura de soldadura completa que garantiza una gran estabilidad y larga vida útil.
Sistema de sujeción
El sistema de sujeción consta de un dispositivo giratorio y un cabezal de sujeción neumático autocentrante de tres patas, fijado a la cama. El servomotor de CA controla el sistema, el mandril autocentrante adopta sujeción neumática y el dispositivo giratorio impulsa la abrazadera y la pieza de trabajo para que giren sincrónicamente.
Sistema de alimentación
El sistema de sujeción consta de un dispositivo giratorio y un cabezal de sujeción neumático autocentrante de tres garras. El servomotor de CA controla el sistema, el mandril autocentrante adopta sujeción neumática y el dispositivo giratorio impulsa la abrazadera y la pieza de trabajo para que giren sincrónicamente.
Eje Z
El eje Z se utiliza para lograr el movimiento hacia arriba y hacia abajo del cabezal de corte. Los extremos superior e inferior utilizan interruptores cerrados para controlar el recorrido y hay cojines elásticos en ambos extremos del husillo de bolas para garantizar la seguridad del movimiento.
Ruta de aire y sistema de flujo de agua
La ruta del gas se divide en dos partes: una es el gas de corte que se suministra al cabezal de corte; el otro es gas auxiliar.
Para el aire comprimido, si el usuario tiene una fuente de aire unificada, no tiene que elegir el compresor de aire; de lo contrario, debe seleccionar el compresor de aire. El gas del compresor pasa por un sofisticado sistema de tratamiento de aire y se convierte en un gas limpio y seco. El gas comprimido se divide en dos formas, una se puede utilizar como gas de corte, realizando corte con aire (el corte con aire es una función opcional) y la otra como cilindro. La presión de funcionamiento se regula mediante el regulador de presión correspondiente.
El gas de corte se divide en tres tipos de nitrógeno, oxígeno y aire; estos tres gases se pueden seleccionar libremente a través de la válvula solenoide. Se deben seleccionar diferentes gases de corte para diferentes materiales, incluido el nitrógeno, que se utiliza principalmente para cortar acero inoxidable y aleaciones de aluminio; el oxígeno se utiliza principalmente para cortar acero al carbono; El aire también se puede cortar para metal.
Después del estudio del proceso. Además, el sensor de presión está instalado en el sistema de gas de corte, para garantizar que la máquina pueda dejar de funcionar a tiempo cuando la presión del gas no sea suficiente y así evitar la invalidación de las piezas de corte. El umbral de presión se puede ajustar mediante el tornillo superior del sensor de presión.
El sistema de vías fluviales incluye principalmente dos partes: una parte es el agua de refrigeración del enfriador, el láser en dos vías, una en la parte de la unidad principal del láser, la otra en el láser y de regreso al enfriador de agua después de la circulación. En la otra parte, enfríe el paso de luz en el cabezal de corte.
