| Dimensiones y pesos | |
|---|---|
| Longitud | 1060 |
| Ancho /profundidad | 750 |
| Altura | 2090 |
OPTIMUM

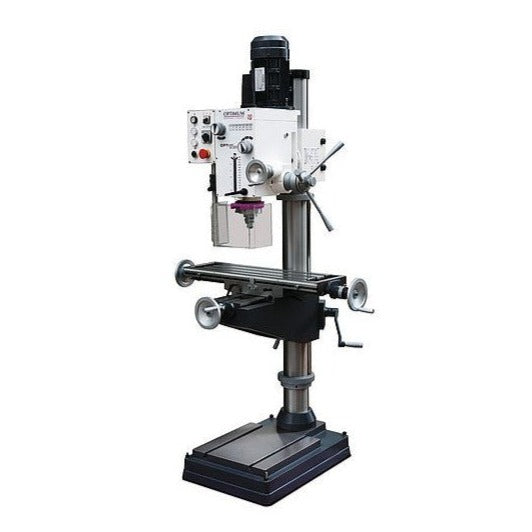

Taladro de engranajes vertical con mesa de coordenadas DH40CT
Taladro de engranajes vertical con mesa de coordenadas DH40CT
Precio habitual
€0,00 EUR
Precio habitual
Precio de oferta
€0,00 EUR
Precio unitario
/
por
Impuesto incluido.
No se pudo cargar la disponibilidad de retiro
Desripción
- La máquina versátil para fresar y taladrar con mesa de coordenadas
- Ejecución pesada y sólida
- Funcionamiento suave gracias a las ruedas dentadas pulidas que funcionan en baño de aceite
- Gran mesa de coordenadas
- Amplio rango de velocidad de 95 a 3200 min-1
- Motor eléctrico industrial de dos etapas
- La cabeza y la mesa del engranaje se pueden ajustar en altura
- Las guías de mesa se pueden ajustar con precisión mediante cuñas
- Operación de avance / retroceso
- Cabezal del engranaje ± 60 ° giratorio
- Cuñas ajustables
- parada de profundidad
opciones de equipamiento
Cabezal de perforación Ajuste de altura Panel de operación
- fácil de usar
- Interruptor de impacto de parada de emergencia
- Dirección de rotación del interruptor selector
- Función de golpeteo
- cambio rápido
- Simplemente a través del interruptor selector de marchas en el frente
- Manguito de husillo
- Sobre volante
- parada de profundidad
- escala milimétrica
- Ajustable
- parabrisas
- altura ajustable
- Grandes dimensiones
- micro interruptor
- columna de fundición
- pared gruesa
- Para alta potencia y estabilidad
- mesa de coordenadas
- Dimensiones sólidas y grandes
- Acabado superficial preciso
- Cuñas ajustables
- Ajustable por 3 ruedas de mano
- Escala longitudinal integrada
- Topes finales ajustables
__
| Barra de inserción | M 16 |
| Rendimiento de perforación | |
|---|---|
| Acero de rendimiento de perforación (S235JR) | 32 < /td> |
| Acero con rendimiento de perforación continuo (S235JR) | 28 |
| Máx. tamaño del disco de fresado del eje | 25 |
| Máx. tamaño de la cabeza del sensor | 76 |
| Tabla de perforación | |
|---|---|
| Tamaño de ranura en T | 14 |
| Número de ranura en T | 3 |
| Espaciado de ranuras en T | 63 |
| Capacidad de carga de carga | 50 kg |
| Max. husillo de distancia - tabla de perforación | 600 |
| Taladrado /fresado de salida | |
|---|---|
| 76 | |
| Máx. tamaño del cortador del eje | 25 |
| Rendimiento de perforación acero (S235JR) | 32 |
| Perforación continua acero de rendimiento (S235JR) | 28 |
| Unidad de salida | |
|---|---|
| Salida del motor de accionamiento | 1.1 /1.5 kW |
| Base de máquina | |
|---|---|
| Min. distancia husillo - base de la máquina | 920 |
| Máx. . distancia husillo - base de la máquina | 1320 |
| Máquina longitud del área de trabajo base | 670 |
| Área de trabajo base de la máquina ancho | 470 |
| Base en T de la máquina tamaño | 14 |
| Base en T de la máquina number | 2 |
| Base en T de la máquina espaciado | 230 |
| Mín. husillo vertical de distancia - base de la máquina | 920 |
| Max. husillo vertical de distancia - base de la máquina | 1320 |
| Longitud del área de trabajo de la base de la máquina | 670 |
| Máquina Ancho del área de trabajo base | 470 |
| Tabla de fresado horizontal | |
|---|---|
| Max. husillo vertical de holgura - tabla de fresado | 600 |
| Tamaño de ranura en T | 14 |
| T- número de ranura | 3 |
| Espaciado de ranura en T | 63 |
| Máx. capacidad de carga | 50 kg |
| Rango de velocidad | ||
|---|---|---|
| Rango de velocidad | 95 - 3200 min¯¹ | |
| Número de marchas | 2 x 6 Etapas | |
| Eje | |
|---|---|
| Mandril de husillo | MK 4 |
| Alcance | 280 |
| Rotación del cabezal de perforación | 45 ° |
| Viaje | |
|---|---|
| 480 | |
| 180 | |
| Movimiento de elevación del brazo (vertical) | 560 |
| Manual del eje X | 480 |
| Manual del eje Y | 180 |
| Manual del eje Z | 560 |
| Eje vertical | |
|---|---|
| 280 | |
| Mandril de husillo | MK4 |
| Rango de velocidad | 95 - 3200 min¯¹ |
| Número de marchas | 2 x 6 |
| Barra de ajuste | M16 |
| Cabezal portacuchillas giratorio Z - Plano X | +/- 45 ° |
