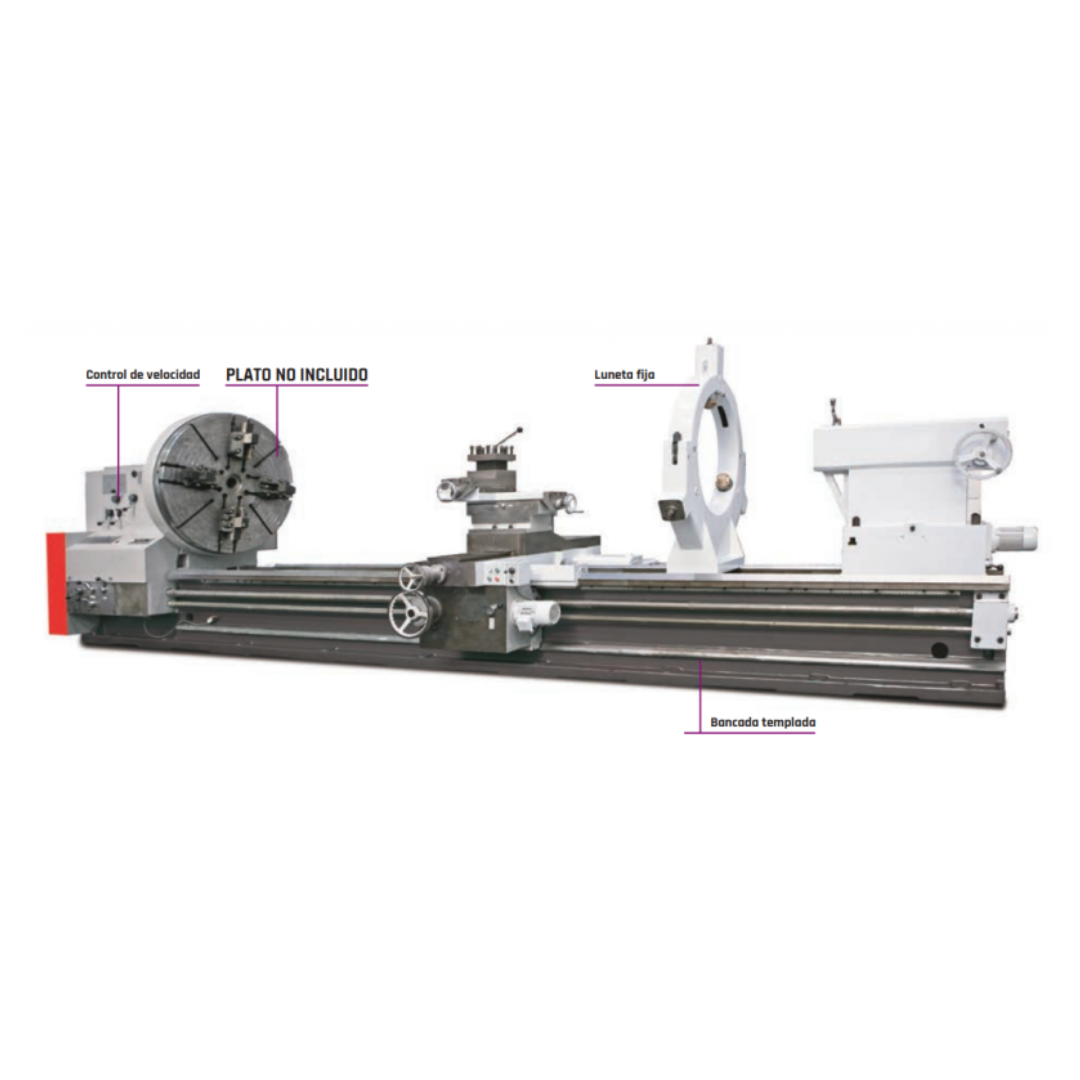

Torno de bancada MW1800 HI

TORNO DE BANCADA GRAN VOLTEO METALWORKS MW1800 HI

SERIE INDUSTRIAL.

Torno paralelo gran volteo con AVANCE RÁPIDO MOTORIZADO de los carros.

También disponible en 5 y 8 metros entre puntos.

· Guía del eje Z templada y rectificada por inducción

· Todas las guías son ajustables mediante cuña.

· Concentricidad garantizada en husillo <0,015 mm.

· Piñones de avances y roscas endurecidas, rectificadas y montadas con 2 rodamientos de precisión ajustables.

· Carro ajustable en charriot.

· Avance rápido en el carro longitudinal y transversal.

· Caja de cambios cerrada con lubricación centralizada.

· Volantes desacoplables y probados según la norma EN 23125.

· Volantes de seguridad con función de desacople en el eje X.

· Volantes con escala de ajuste fino.

. Desplazamiento de contrapunto mediante motor.

Lubricación central.

· Unidad de refrigeración con depósito de refrigerante separado con indicador de

nivel de llenado y separador de aceite.

· Pulsador de parada de emergencia, interruptor de protección del motor, interruptor acerrojable, según normativa.

· Contrapunto para torneado cónico ajustable ± 10 mm.

· Ajuste del contrapunto y volante con escala fina ajustable.

· Manivela de contrapunto para ajustar la posición.

· Freno de motor eléctrico con parada de emergencia rápida.

· Cadena portacables para un enrutamiento suave de los cables y las mangueras.

· Torreta 4 caras para herramienta con cuadrado de 45 mm.

DATOS TECNICOS

Modelo MW1800 HI

Código 354814301

Potencia del motor 22 kW / 400 V

Velocidad del motor principal 970 r.p.m.

Potencia del motor rápido de la plataforma 1,5 kW

Velocidad del motor rápido de la plataforma 1.400 r.p.m.

Potencia del motor del contrapunto 1,1 kW

Potencia de la bomba de refrigeración 0,125 kW

Peso máx. admitido pieza 10 T

Anchura de la bancada 970 mm

Ø sobre bancada 1.800 mm

Ø sobre carro 1.450 mm

Longitud máx. sobre pieza 3.000 mm

Longitud máx. de giro 2.800 mm

Ø agujero plato 97 mm

Ø agujero husillo-caña 160 mm

Conicidad del agujero del husillo 1:20

Mango del agujero del husillo 4 - 192 r.p.m.

Rango avance longitudinal del portaherramientas 0,057 - 12,270 mm

Rango avance transversal del portaherramientas 0,023 - 5,296 mm

Tipos paso rosca métrico 1 - 224 mm / 46

Tipos de paso rosca en pulgadas 28 - 1 TPI / 46

Tipos de paso rosca modular 0,25 - 56 / 37

Distancia vertical del husillo a la torreta 48 mm

Sección del árbol de corte (l x an) 45 x 45 mm

N° herramientas del torno 4

Velocidad movimiento rápido longitudinal 3,8 m/min

Ø del husillo 200 mm

Cono morse del contrapunto MT 6

Carrera del husillo del contrapunto 250 mm

Carrera transversal del contrapunto ± 12 mm

Dimensiones (l x an x al) 6.650 x 2.380 x 2.300 mm

Peso neto 27.000 kg
